Цилиндрические редукторы серии R
Товаров: 89

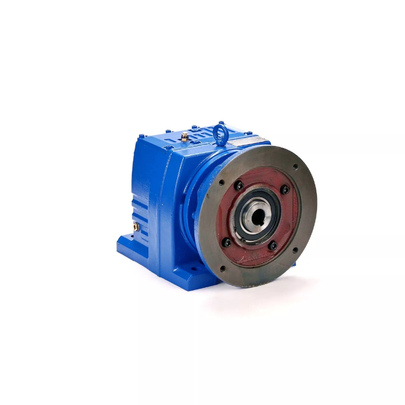

Редукторы серии R - соосные приводные механизмы, используемые для передачи крутящего момента от электродвигателя к исполнительному узлу. В данной линейке реализована эффективная зубчатая передача, обеспечивающая высокий КПД при компактных габаритах корпуса.
Основные характеристики серии R
| Параметр | Значение |
|---|---|
| Тип оборудования | Соосный цилиндрический редуктор |
| Схема передачи | Входной и выходной вал расположены на одной оси |
| Диапазон мощности | от 0,12 кВт до 200 кВт |
| Исполнение корпуса | Универсальный корпус с возможностью монтажа на лапах или через фланец |
| Соединение с двигателем | Входной фланец под электродвигатель стандарта IEC |
| Выходное исполнение | Сплошной выходной вал |
| Эффективность | Высокий КПД за счет цилиндрического зубчатого зацепления |
Техническое исполнение
Конструкция соосных приводов серии R предполагает расположение входного и выходного вала на одной линии. Это упрощает монтаж устройства в стесненных условиях промышленного оборудования.
Диапазон мощности: от 0,12 кВт до 200 кВт (в зависимости от типоразмера).
Исполнение: универсальный корпус с возможностью монтажа на лапах или через фланец (серия RU).
Соединение: входной фланец под двигатель (стандарт IEC), выходной вал (сплошной).
Эффективность: цилиндрическое зацепление минимизирует потери энергии при передаче усилия.
Типовые варианты применения
| Область применения | Назначение редуктора |
|---|---|
| Конвейерные системы | Передача усилия на приводной барабан и стабильная работа в циклическом режиме |
| Насосные установки | Агрегатирование с электродвигателями в системах перекачки жидкостей |
| Мешалки и дозаторы | Работа при длительных нагрузках и постоянной скорости вращения |
| Автоматизированные линии | Компактная передача мощности в ограниченном монтажном пространстве |
Монтаж и эксплуатация
Установка приводов серии R требует обеспечения идеальной соосности валов двигателя и механизма. При использовании частотного преобразователя для регулировки оборотов помните, что штатная вентиляция двигателя теряет эффективность на низких скоростях. Для длительного режима работы на частотах ниже номинальных (50 Гц) установите принудительное охлаждение электродвигателя. Перед запуском проверьте уровень масла, согласно инструкции к артикулу.
Применение
Приводы серии R находят применение в нагруженных узлах автоматизации:
- Конвейерные системы: передача усилия на приводной барабан.
- Насосные установки: агрегатирование с двигателями для систем перекачки.
- Мешалки и дозаторы: эксплуатация в режиме длительных нагрузок при постоянной скорости.
При подборе учитывайте номинальный крутящий момент, передаточное число и допустимую радиальную нагрузку на вал из таблицы характеристик. Если преобразователь частоты управляет оборотами, настройки тока должны строго соответствовать мощности двигателя, чтобы защитить зубчатые механизмы от пусковых перегрузок.
