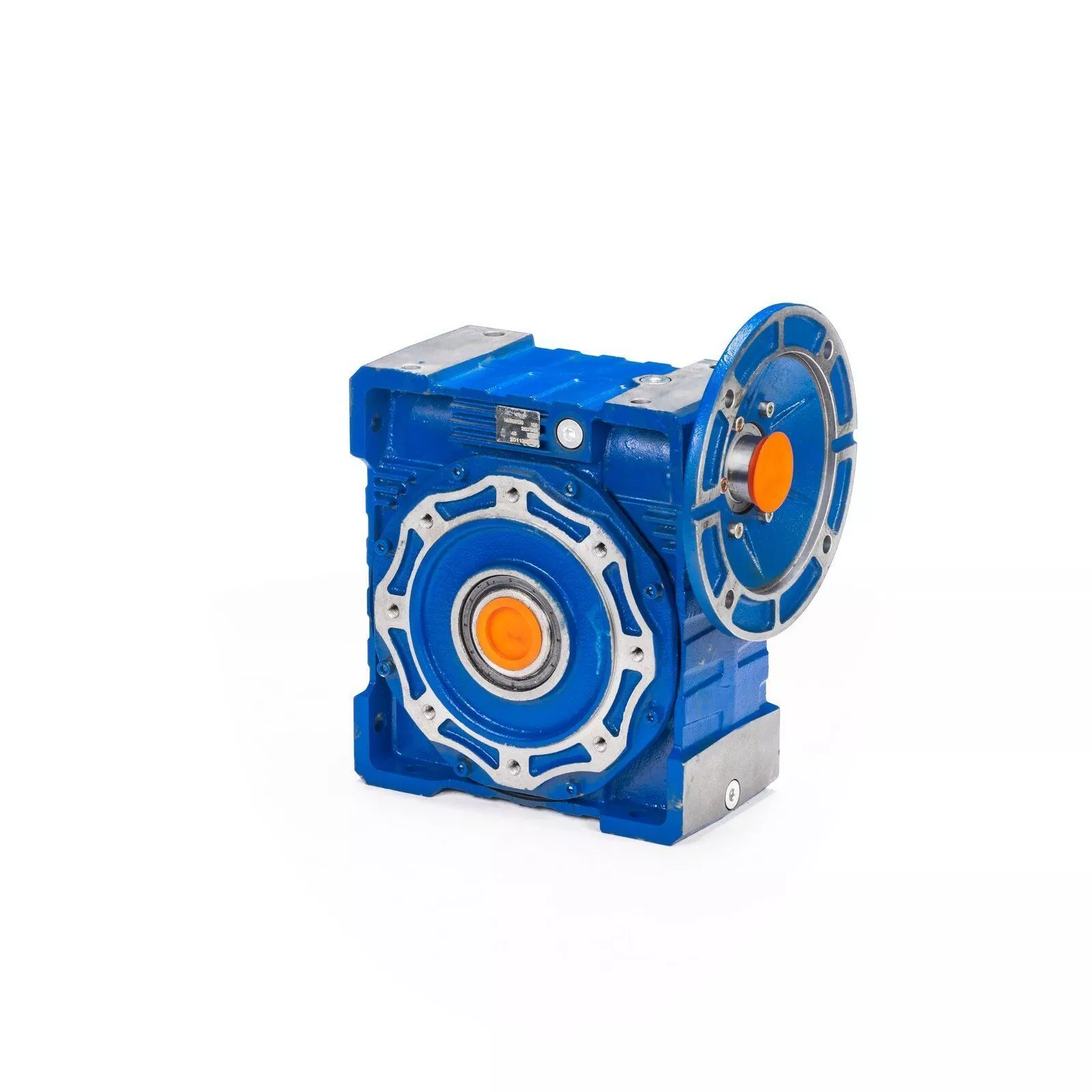

Редуктор NMRW130- 80/B5 250*24

Характеристики червячного редуктора (NMRW)

В каталоге «ПромМоторс» представлен мотор-редуктор Редуктор NMRW130- 80/B5 250*24. Это универсальный приводной агрегат, использующий червячную передачу для преобразования крутящего момента и изменения направления вращения вала на 90 градусов.

Главные достоинства этой серии — компактность, бесшумность работы и функция самоторможения (невозможность прокрутить выходной вал при выключенном двигателе на высоких передаточных числах). Это позволяет в ряде случаев отказаться от установки дополнительных тормозных устройств.

Конструкция и материалы корпуса

Исполнение: Чугунный корпус (G200).

Для крупных габаритов (110, 130, 150) используется высокопрочный чугун. Это обеспечивает жесткость конструкции, необходимую для передачи больших крутящих моментов, и защиту от вибраций в тяжелых промышленных условиях.

Технические параметры

Передаточное число (i): 80. Показывает, во сколько раз обороты на выходе меньше оборотов двигателя.

Тип присоединения электродвигателя:

• Фланец B5 (Большой): Стандартное крепление сквозными болтами. Обеспечивает максимальную жесткость соединения мотора и редуктора.

Вес изделия: 60 кг.

Расшифровка маркировки Редуктор NMRW130- 80/B5 250*24:

• NMRW — серия (червячный одноступенчатый).
• 130 — габарит (межосевое расстояние в мм).
• Цифры (напр. 7.5, 10, 50) — передаточное отношение.
• B5/B14 — тип фланца под двигатель.

Габариты корпуса 130

Входной фланец (PAM)



Тип фланца	Габарит мотора	Размеры (мм)
		Pm	Dm (вал)	bm (шпонка)	tm
B5 (Большой)	90	200	24	8	27.3
	100 / 112	250	28	8	31.3
	132	300	38	10	41.3

Монтажные позиции

NMRW	Двигатель (PAM)	Размеры B5			Передаточное число (i) / Диаметр вала (D)
		N	M	P	7.5	10	15	20	25	30	40	50	60	80	100
130	90B5	130	165	200	—	—	—	—	—	—	—	—	—	24	24
	100B5	180	215	250	—	—	—	—	—	—	28	28	28	28	28
	112B5	180	215	250	28	28	28	28	28	28	28	28	28	—	—
	132B5	230	265	300	38	38	38	38	38	38	38	—	—	—	—

Сфера применения

Благодаря низкой стоимости и надежности, редуктор Редуктор NMRW130- 80/B5 250*24 используется повсеместно:

• Тяжелые конвейерные ленты и нории.
• Промышленные миксеры и мешалки (стройматериалы, химия).
• Подъемные механизмы и лебедки.
• Приводы дробилок и шредеров.

Гарантия и сервис

Агрегат не требует обслуживания (замены масла) при эксплуатации в стандартных режимах. Гарантия производителя — 1 год.

Вы можете купить червячный редуктор Редуктор NMRW130- 80/B5 250*24 с доставкой по РФ. Оформите заявку на сайте «ПромМоторс». При заказе важно проверить диаметр входного вала двигателя, чтобы он совпал с полым валом редуктора.
