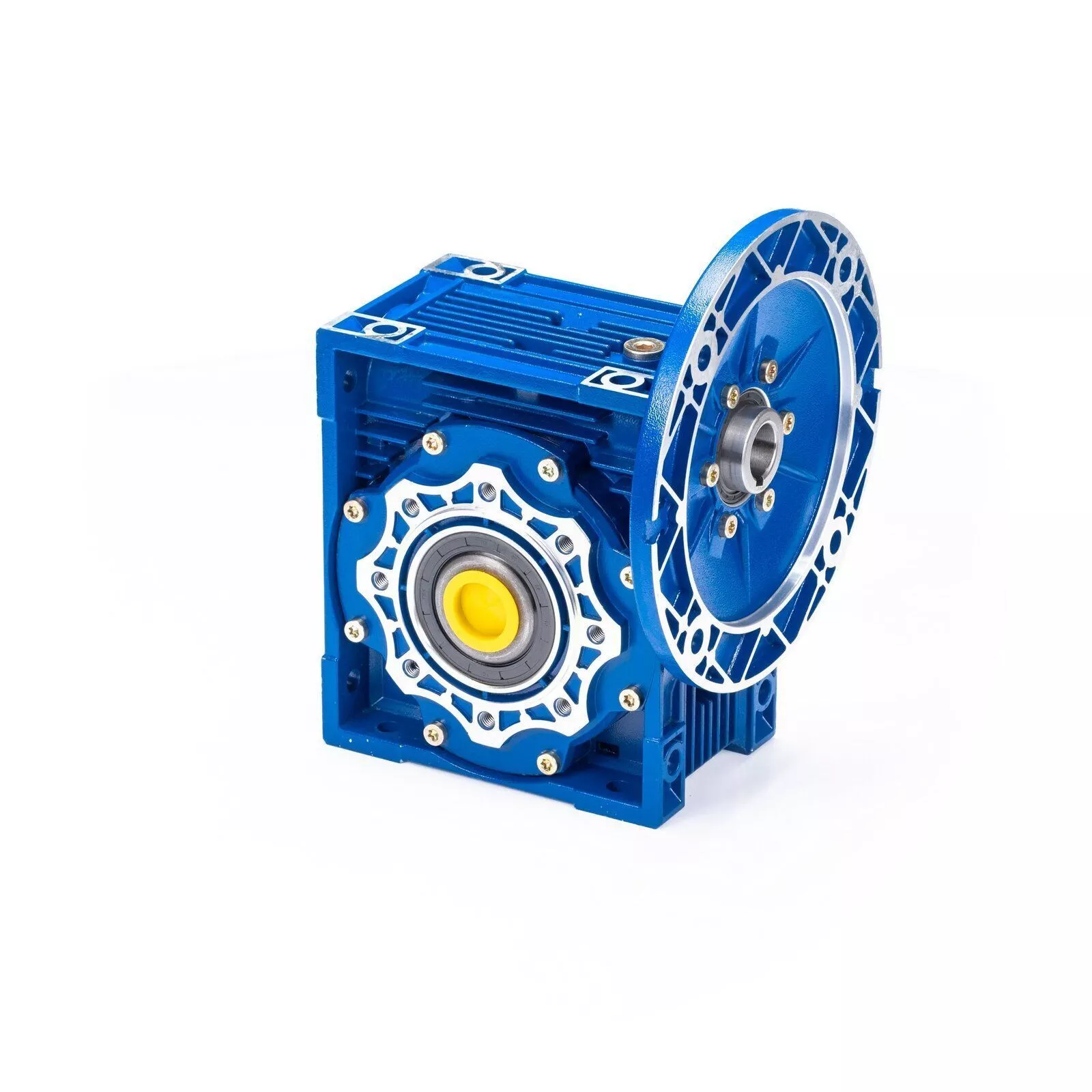

Редуктор NMRW090-100/B5 200*22

Характеристики червячного редуктора (NMRW)

В каталоге «ПромМоторс» представлен мотор-редуктор Редуктор NMRW090-100/B5 200*22. Это универсальный приводной агрегат, использующий червячную передачу для преобразования крутящего момента и изменения направления вращения вала на 90 градусов.

Главные достоинства этой серии — компактность, бесшумность работы и функция самоторможения (невозможность прокрутить выходной вал при выключенном двигателе на высоких передаточных числах). Это позволяет в ряде случаев отказаться от установки дополнительных тормозных устройств.

Конструкция и материалы корпуса

Исполнение: Алюминиевый корпус (литье под давлением).

Редуктор отличается малым весом и высокой коррозионной стойкостью. Корпус не требует покраски и отлично отводит тепло. Универсальная кубическая форма позволяет производить монтаж в любом положении без замены смазки (редуктор заправлен синтетическим маслом на весь срок службы).

Технические параметры

Передаточное число (i): 100. Показывает, во сколько раз обороты на выходе меньше оборотов двигателя.

Тип присоединения электродвигателя:

• Фланец B5 (Большой): Стандартное крепление сквозными болтами. Обеспечивает максимальную жесткость соединения мотора и редуктора.

Вес изделия: 13 кг.

Расшифровка маркировки Редуктор NMRW090-100/B5 200*22:

• NMRW — серия (червячный одноступенчатый).
• 90 — габарит (межосевое расстояние в мм).
• Цифры (напр. 7.5, 10, 50) — передаточное отношение.
• B5/B14 — тип фланца под двигатель.

Габариты корпуса 090

Входной фланец (PAM)



Тип фланца	Габарит мотора	Размеры (мм)
		Pm	Dm (вал)	bm (шпонка)	tm
B5 (Большой)	71	160	14	5	16.3
	80	200	19	6	21.8
	90	200	24	8	27.3
	100 / 112	250	28	8	31.3
B14 (Малый)	71	105	14	5	16.3
	80	120	19	6	21.8
	90	140	24	8	27.3
	100 / 112	160	28	8	31.3

Монтажные позиции

NMRW	Двигатель (PAM)	B5			B14			Передаточное число (i) / Диаметр вала (D)
		N	M	P	N	M	P	5	7.5	10	15	20	25	30	40	50	60	80	100
90	80B5 / 80B14	130	165	200	80	100	120	—	—	—	—	—	—	19	19	19	19	19	19
	90B5 / 90B14	130	165	200	95	115	140	—	—	—	24	24	24	24	24	24	—	—	—
	100B5 / 100B14	180	215	250	110	130	160	—	28	28	28	28	28	28	—	—	—	—	—
	112B5 / 112B14	180	215	250	110	130	160	—	28	28	28	—	—	—	—	—	—	—	—

Сфера применения

Благодаря низкой стоимости и надежности, редуктор Редуктор NMRW090-100/B5 200*22 используется повсеместно:

• Пищевая промышленность (тестомесы, мясорубки, линии розлива).
• Упаковочное оборудование.
• Конвейеры легкой и средней нагруженности.
• Автоматические ворота и системы открывания.
• Птицефабрики (линии кормораздачи).

Гарантия и сервис

Агрегат не требует обслуживания (замены масла) при эксплуатации в стандартных режимах. Гарантия производителя — 1 год.

Вы можете купить червячный редуктор Редуктор NMRW090-100/B5 200*22 с доставкой по РФ. Оформите заявку на сайте «ПромМоторс». При заказе важно проверить диаметр входного вала двигателя, чтобы он совпал с полым валом редуктора.
