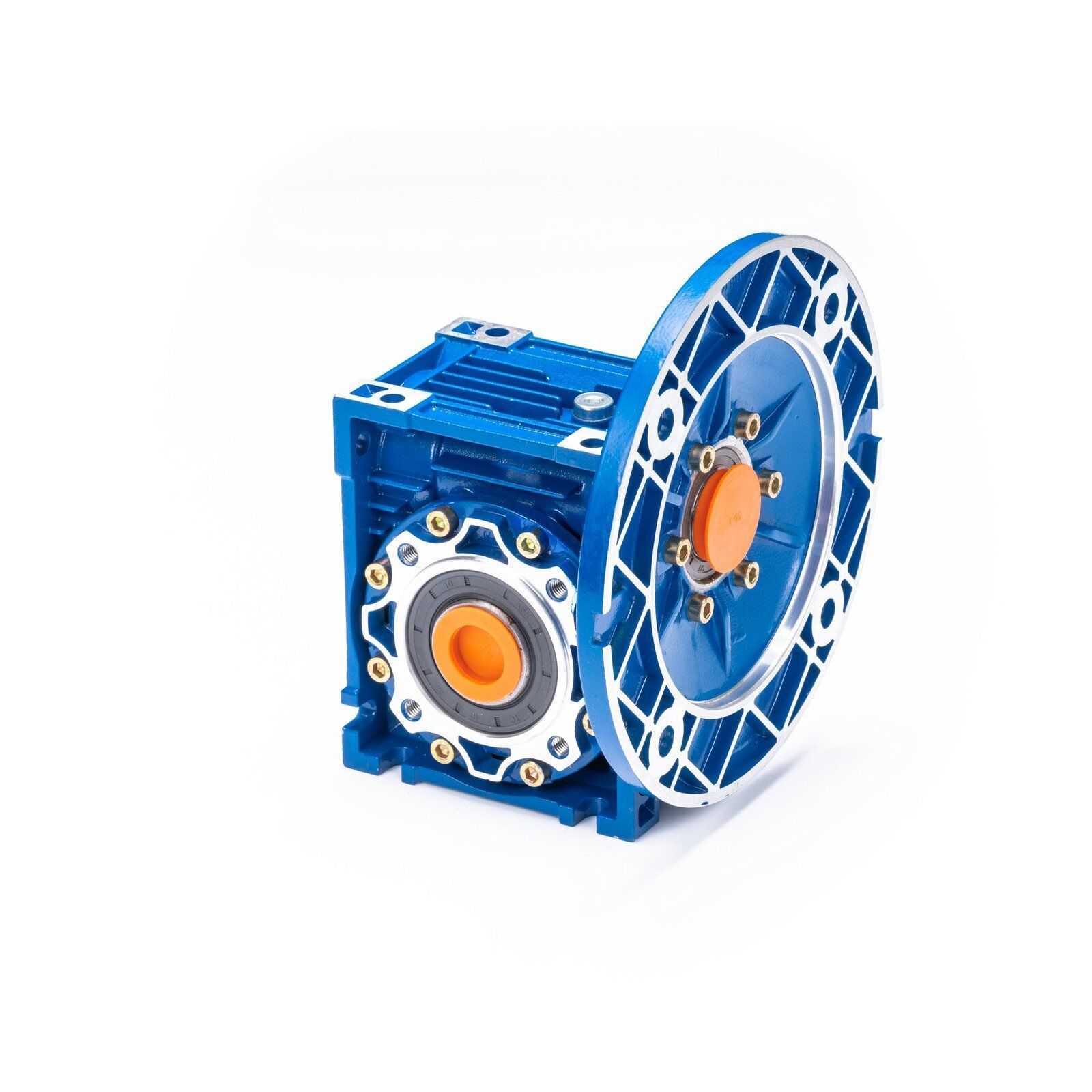

Редуктор NMRW050- 25/80B5

Характеристики червячного редуктора (NMRW)

В каталоге «ПромМоторс» представлен мотор-редуктор Редуктор NMRW050- 25/80B5. Это универсальный приводной агрегат, использующий червячную передачу для преобразования крутящего момента и изменения направления вращения вала на 90 градусов.

Главные достоинства этой серии — компактность, бесшумность работы и функция самоторможения (невозможность прокрутить выходной вал при выключенном двигателе на высоких передаточных числах). Это позволяет в ряде случаев отказаться от установки дополнительных тормозных устройств.

Конструкция и материалы корпуса

Исполнение: Алюминиевый корпус (литье под давлением).

Редуктор отличается малым весом и высокой коррозионной стойкостью. Корпус не требует покраски и отлично отводит тепло. Универсальная кубическая форма позволяет производить монтаж в любом положении без замены смазки (редуктор заправлен синтетическим маслом на весь срок службы).

Технические параметры

Передаточное число (i): 25. Показывает, во сколько раз обороты на выходе меньше оборотов двигателя.

Тип присоединения электродвигателя:

• Фланец B5 (Большой): Стандартное крепление сквозными болтами. Обеспечивает максимальную жесткость соединения мотора и редуктора.

Вес изделия: 4 кг.

Расшифровка маркировки Редуктор NMRW050- 25/80B5:

• NMRW — серия (червячный одноступенчатый).
• 50 — габарит (межосевое расстояние в мм).
• Цифры (напр. 7.5, 10, 50) — передаточное отношение.
• B5/B14 — тип фланца под двигатель.

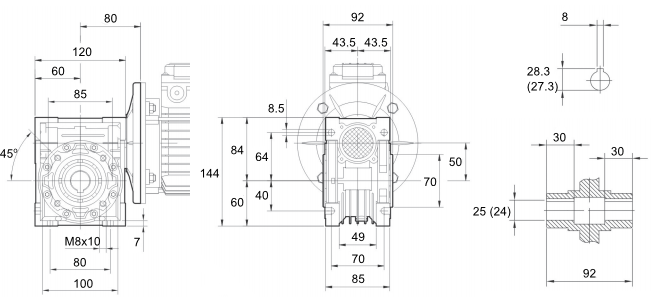

Габариты корпуса 050

Входной фланец (PAM)



Тип фланца	Габарит мотора	Размеры (мм)
		Pm	Dm (вал)	bm (шпонка)	tm
B5 (Большой)	63	140	11	4	12.8
	71	160	14	5	16.3
	80	200	19	6	21.8
B14 (Малый)	63	90	11	4	12.8
	71	105	14	5	16.3
	80	120	19	6	21.8

Монтажные позиции

NMRW	Двигатель (PAM)	B5			B14			Передаточное число (i) / Диаметр вала (D)
		N	M	P	N	M	P	5	7.5	10	15	20	25	30	40	50	60	80	100
50	63B5 / 63B14	95	115	140	60	75	80	—	—	—	—	—	—	—	11	11	11	11	11
	71B5 / 71B14	110	130	160	70	85	105	14	14	14	14	14	14	14	14	14	14	14	—
	80B5 / 80B14	130	165	200	80	100	120	19	19	19	19	19	19	19	19	19	—	—	—

Сфера применения

Благодаря низкой стоимости и надежности, редуктор Редуктор NMRW050- 25/80B5 используется повсеместно:

• Пищевая промышленность (тестомесы, мясорубки, линии розлива).
• Упаковочное оборудование.
• Конвейеры легкой и средней нагруженности.
• Автоматические ворота и системы открывания.
• Птицефабрики (линии кормораздачи).

Гарантия и сервис

Агрегат не требует обслуживания (замены масла) при эксплуатации в стандартных режимах. Гарантия производителя — 1 год.

Вы можете купить червячный редуктор Редуктор NMRW050- 25/80B5 с доставкой по РФ. Оформите заявку на сайте «ПромМоторс». При заказе важно проверить диаметр входного вала двигателя, чтобы он совпал с полым валом редуктора.
