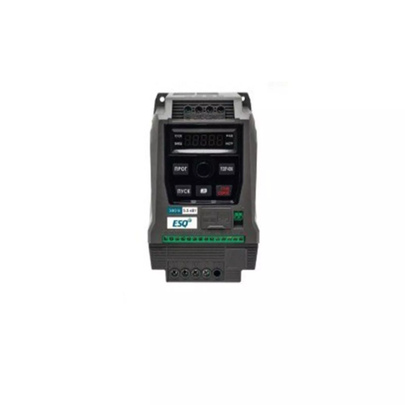

Преобразователь частоты серии ESQ-F190 / F190S
Товаров: 21
Преобразователь частоты серии ESQ-F190 / F190S - векторный привод, предназначенный для управления асинхронными электродвигателями в режимах высокой динамики и точности позиционирования. Серия F190 поддерживает бессенсорное векторное управление (SVC) и векторное управление с обратной связью (VC), обеспечивая номинальный крутящий момент на нулевых оборотах.
Ключевые технические характеристики серии ESQ-F190/F190S
| Параметр | Значение |
|---|---|
| Диапазон мощности | до 630 кВт |
| Режимы управления | V/F (скалярный), SVC (векторный), VC (с обратной связью) |
| Точность регулировки скорости | ±0.5% (SVC) / ±0.02% (VC с энкодером) |
| Пусковой момент | 180% на частоте 0.5 Гц (SVC) / 200% на 0 Гц (VC) |
| Степень защиты | IP20 (монтаж в шкаф) |
Техническое управление двигателем
При использовании обратной связи (энкодера) преобразователь частоты ESQ-F190 обеспечивает высокую точность регулирования скорости (до 0,1%) и быстродействие при скачках нагрузки. Для оптимизации работы используется процедура автонастройки двигателя, определяющая параметры статора и ротора, а также константы намагничивания.
Выбор режима работы под задачу
| Режим | Тип нагрузки | Назначение |
|---|---|---|
| V/F (Скалярный) | Насосно-вентиляторная | Экономия энергии, управление группами насосов. |
| SVC (Векторный) | Общепромышленная | Станки, конвейеры, мешалки с переменным моментом. |
| VC (С энкодером) | Высокодинамичная | Лифты, краны, экструдеры, высокоточные станки. |
Коммуникация и автоматизация
Встроенный интерфейс RS-485 поддерживает протокол MODBUS RTU. Для интеграции в промышленные сети управления предусмотрена установка опциональных плат:
- Поддержка протоколов PROFIBUS-DP, CANopen.
- Расширение количества дискретных входов и аналоговых выходов.
- Плата обратной связи для подключения энкодера.
Защитные функции
Надежность эксплуатации привода ESQ-F190 обеспечивается системой мониторинга: контроль превышения тока, защита от перегрева, определение обрыва фаз и автоматический сброс ошибок (параметр F08.09).
Эксплуатация и настройка
Рекомендации по монтажу и охлаждению
| Узел | Требование / Оборудование |
|---|---|
| Торможение | Внешние резисторы (клеммы P+ и PB) для работы с инерцией. |
| Охлаждение мотора | Независимая вентиляция («наездник») при частоте ниже 25 Гц. |
| Установка | Шкафное исполнение с принудительным притоком воздуха. |
Серия ESQ-F190 / F190s идеально подходит для модернизации кранового хозяйства. Для корректной работы в режиме VC (удержание груза на нулевой скорости) необходимо доукомплектовать ПЧ платой энкодера. Наши специалисты помогут подобрать плату под тип вашего датчика (TTL или HTL).
