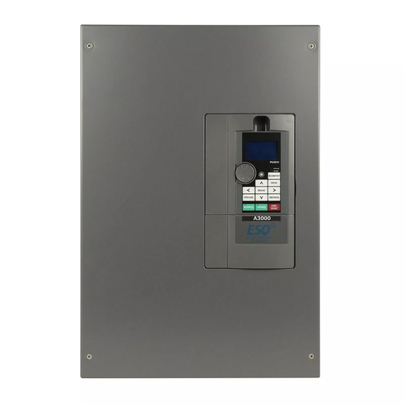

Преобразователь частоты ESQ-A3000
Товаров: 17

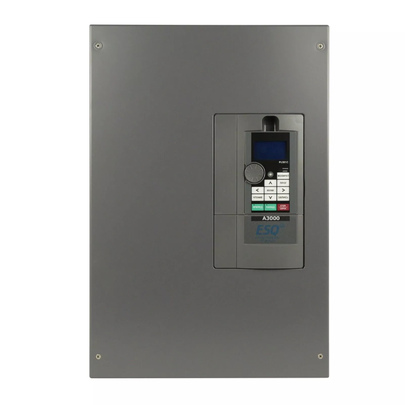

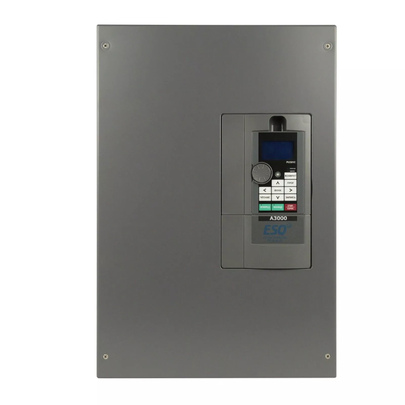

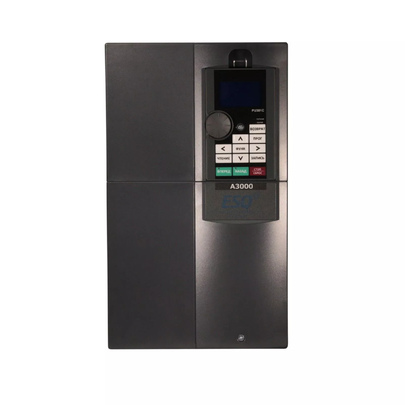

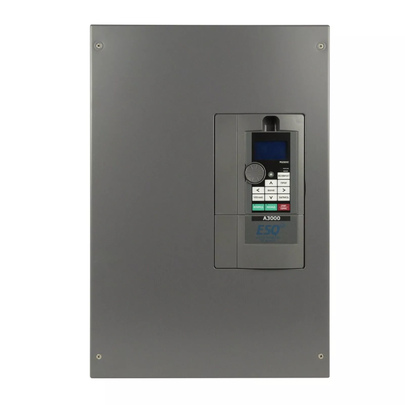

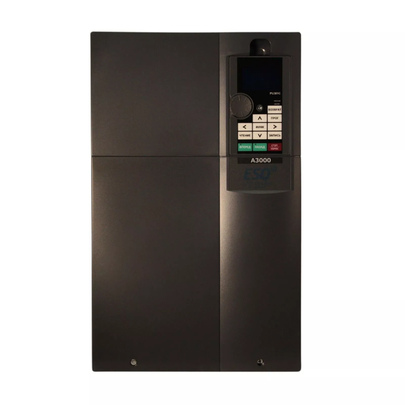

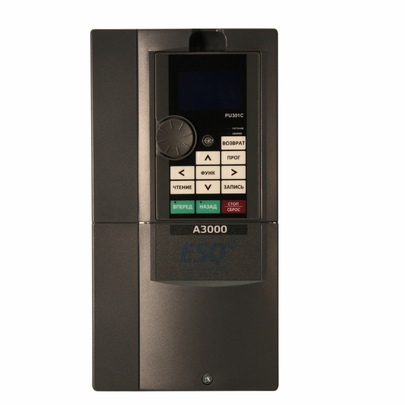

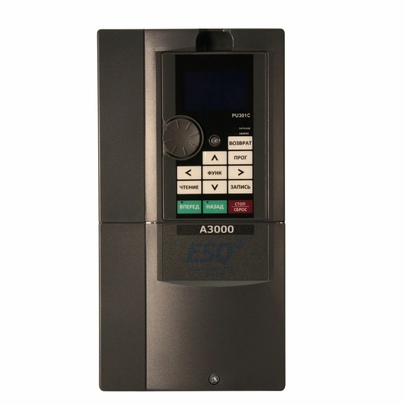

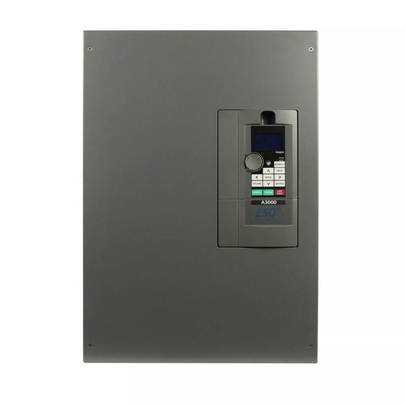

Преобразователь частоты ESQ-A3000 - привод для управления скоростью асинхронных двигателей в сложных промышленных задачах. Векторный частотник ESQ-A3000 поддерживает скалярный (V/F) и векторный режим (SVC/VC). Благодаря высокоэффективному векторному управлению, обеспечивает номинальный крутящий момент двигателя даже на нулевых оборотах.
Основные характеристики ESQ-A3000
| Параметр | Значение |
|---|---|
| Тип оборудования | Преобразователь частоты промышленного класса |
| Диапазон мощности | 0,75 кВт – 630 кВт |
| Тип управления | Скалярный (V/F), векторный (SVC), векторный с обратной связью (VC) |
| Крутящий момент | Номинальный момент двигателя доступен даже на нулевой скорости |
| Интерфейс связи | RS-485 (протокол MODBUS RTU) |
| Функции автоматики | ПИД-регулятор для поддержания давления, температуры и других параметров |
Техническое управление и параметры
Для синхронизации преобразователя ESQ-A3000 с электродвигателем применяется автонастройка двигателя. Преобразователь частоты ESQ-A3000 в процессе автонастройки определяет индуктивность, сопротивление статора и ротора, обеспечивая точность регулирования. Для работы в замкнутых контурах в ESQ-A3000 встроен ПИД-регулятор, поддерживающий давление или температуру.
Функциональные возможности преобразователя
| Функция | Описание |
|---|---|
| Автонастройка двигателя | Автоматическое определение параметров двигателя для точного управления |
| Векторное управление | Высокая точность регулирования скорости и момента |
| Защита двигателя | Контроль перегрева, перегрузки по току, обрыва фаз и перенапряжения |
| Удаленный мониторинг | Настройка и контроль параметров через интерфейс RS-485 |
| Многоскоростной режим | Поддержка нескольких режимов скорости для технологических линий |
Подключение и эксплуатация
При работе преобразователя ESQ-A3000 с инерционными нагрузками к клеммам P+ и PB подключается внешний тормозной резистор (прерыватель встроен в типоразмеры от 4 кВт). Если длина кабеля к двигателю превышает 30 метров, рекомендуется выходной дроссель для подавления гармоник тока. Входной дроссель и ЭМИ-фильтр применяются для снижения сетевых помех привода.
При эксплуатации преобразователя частоты ESQ-A3000 в температурном диапазоне -10°C … +40°C важно учитывать снижение эффективности охлаждения двигателя на оборотах ниже номинальных (50 Гц). В таких задачах для ESQ-A3000 обязательна принудительная вентиляция.
Функциональные группы параметров
- Группы F00-F09: параметры запуска, торможения, многоскоростной режим и защита.
- Группы A01-A03: мониторинг сигналов обратной связи и работа с дискретными входами.
Сброс настроек выполняется через параметр F00.18 (код 1). После внесения изменений необходимо подтверждение сохранения параметров в памяти устройства. Частотный преобразователь ESQ-A3000 является эффективным инструментом для автоматизации промышленного оборудования.
