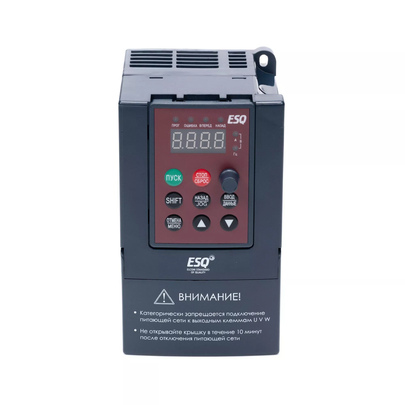

Частотный преобразователь ESQ-A200
Товаров: 4
Преобразователь частоты ESQ-A200 предназначен для управления асинхронными двигателями в сетях 220В и 380В. Векторный частотник поддерживает скалярный (V/F) и векторный режим (SVC). Данный преобразователь частоты обеспечивает высокий пусковой момент, что важно для конвейеров, насосов и вентиляционных систем.
Основные характеристики ESQ-A200
| Параметр | Значение |
|---|---|
| Тип оборудования | Преобразователь частоты (частотный регулятор) |
| Диапазон мощности | 0,4 кВт – 400 кВт |
| Тип управления | Скалярное управление (V/F) и векторное управление (SVC) |
| Пусковой момент | Высокий пусковой момент для работы с тяжелыми нагрузками |
| Интерфейс связи | RS-485 (протокол MODBUS RTU) |
| Поддержка обратной связи | Встроенный ПИД-регулятор |
Настройка и автонастройка двигателя
Для точного поддержания скорости ESQ-A200 использует процедуру автонастройки. Преобразователь частоты ESQ-A200 определяет индуктивность, сопротивление обмоток статора и ротора двигателя. Для работы в контурах с обратной связью (поддержание давления, температуры) в преобразователь встроен ПИД-регулятор.
Функциональные возможности преобразователя
| Функция | Описание |
|---|---|
| Автонастройка двигателя | Автоматическое определение параметров электродвигателя |
| ПИД-регулятор | Поддержание давления, температуры и других параметров |
| Защита двигателя | Контроль перегрева, обрыва фаз, короткого замыкания и перегрузки |
| Удаленное управление | Мониторинг и настройка через интерфейс RS-485 |
| Многоскоростной режим | Настройка нескольких скоростей работы двигателя |
Подключение и эксплуатация
При работе преобразователя ESQ-A200 с инерционными нагрузками к клеммам P+ и PB подключается тормозной резистор (прерыватель встроен в типоразмеры от 4 кВт). Если длина кабеля превышает 30 метров, рекомендуется установка выходного дросселя для фильтрации гармоник тока. Входной дроссель и ЭМИ-фильтр применяются для снижения сетевых помех.
При эксплуатации преобразователя частоты ESQ-A200 важно учитывать, что эффективность штатного охлаждения двигателя на оборотах ниже 50 Гц падает. Для стабильной работы на низких частотах требуется принудительная вентиляция.
Функциональные группы параметров
- Группы F00-F09: параметры запуска, торможения, многоскоростной режим.
- Группы A01-A03: мониторинг сигналов обратной связи и работа с дискретными входами.
Сброс настроек выполняется через параметр F00.18 (код 1). После внесения изменений необходимо подтверждение ввода значений. Частотный преобразователь ESQ-A200 является эффективным инструментом для автоматизации промышленного оборудования.
