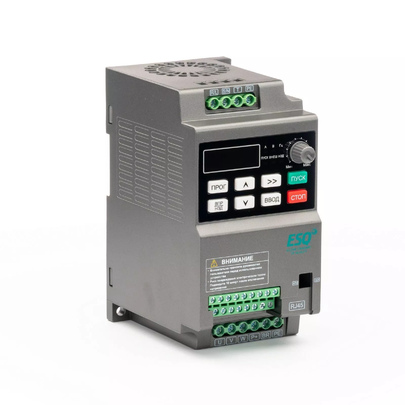

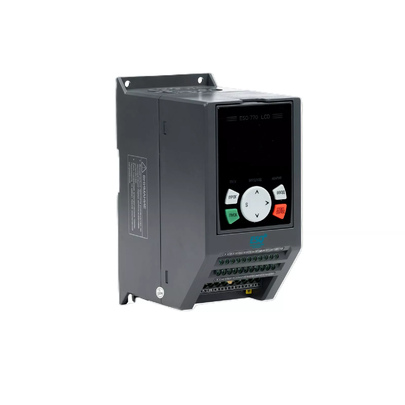

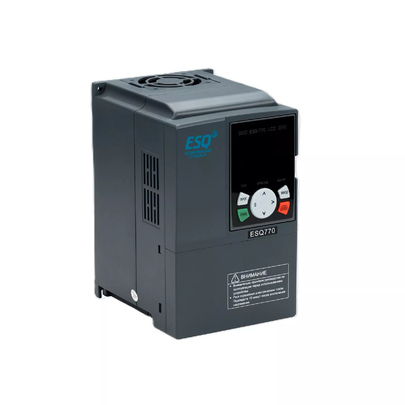

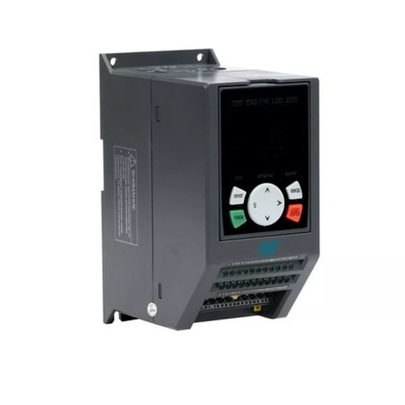

Преобразователь ESQ-770 используется для регулирования скорости вращения асинхронных двигателей переменного тока. Устройство поддерживает скалярный (V/F) и векторный режим (SVC). Векторное управление в ESQ-770 гарантирует высокий пусковой момент при работе на низких оборотах, что важно для конвейеров, насосов и вентиляционных систем.
Основные технические показатели серии ESQ-770
| Параметр | Характеристика серии |
|---|---|
| Диапазон мощности | от 0.75 кВт до 630 кВт |
| Питание | 1ф 220В / 3ф 380В |
| Перегрузочная способность | 150% (G-тип) / 110% (P-тип) в течение 60 сек. |
| Степень защиты | IP20 (стандарт) / IP54 (опция) |
| Связь | RS-485 Modbus RTU (встроенный) |
Настройка и параметры
Процедура автонастройки позволяет преобразователю ESQ-770 определить индуктивность и сопротивление обмоток. Для работы в замкнутых системах автоматизации предусмотрен встроенный ПИД-регулятор.
Популярные модели ESQ-770 (380В)
| Модель | Мощность (G/P), кВт | Выходной ток, А | Применение (пример) |
|---|---|---|---|
| 770-4T0075G/0110P | 7.5 / 11.0 | 17.0 / 25.0 | Вентиляторы ВЦ 14-46-4 |
| 770-4T0300G/0370P | 30.0 / 37.0 | 60.0 / 75.0 | Насосы 1К 100-65-250 |
| 770-4T0900G/1100P | 90.0 / 110.0 | 176.0 / 210.0 | Дымососы, магистральные насосы |
Подключение компонентов
При работе преобразователя ESQ-770 с инерционной нагрузкой к клеммам P+ и PB подключается внешний тормозной резистор (прерыватель встроен в типоразмеры до 75 кВт включительно). Если длина кабеля к двигателю превышает 30 метров, необходим выходной дроссель для фильтрации гармоник.
Рекомендации по доукомплектованию
| Опция | Назначение |
|---|---|
| Тормозной прерыватель | Требуется для моделей свыше 75 кВт при работе с подъемниками и центрифугами. |
| ЭМИ-фильтр | Снижение уровня сетевых помех и защита чувствительной автоматики. |
| Принудительная вентиляция | Необходима для двигателей, работающих на частотах ниже 25 Гц. |

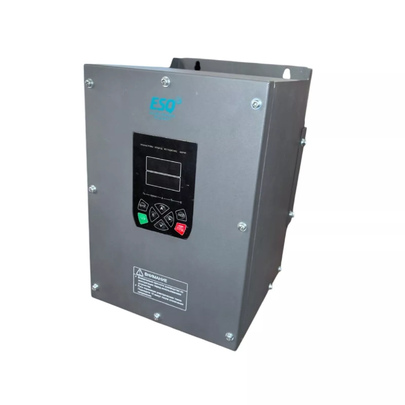

Главное преимущество ESQ-770 - наличие моделей в корпусе IP54. Это позволяет монтировать преобразователь непосредственно рядом с оборудованием (насосом или станком) вне защитного шкафа, даже в условиях повышенной влажности или запыленности цеха.
Группировка данных
Настройка преобразователя ESQ-770 выполняется через функциональные группы параметров: F00-F09 (запуск, торможение) и A01-A03 (мониторинг). Сброс настроек выполняется через параметр F00.18 (код 1).
