Преобразователь частоты ESQ-760
Товаров: 30
Преобразователь частоты ESQ-760 - устройство для управления скоростью асинхронных электродвигателей переменного тока. Серия ESQ-760 поддерживает векторный режим управления и скалярный V/F режим. Векторное управление обеспечивает высокий пусковой момент, скалярный режим V/F оптимален для насосов и вентиляторов.
Общие технические характеристики серии ESQ-760
| Параметр | Значение / Характеристика |
|---|---|
| Методы управления | Векторное без обратной связи (SVC), скалярное (V/F) |
| Диапазон мощностей | 0.75 - 630 кВт |
| Перегрузочная способность | G-тип: 150% (60 сек); P-тип: 110% (60 сек) |
| Интерфейс связи | Встроенный RS-485 (Modbus RTU) |
| Рабочая температура | от -10 °С до +40 °С |
Технические параметры и управление
Привод ESQ-760 оснащен встроенным ПИД-регулятором, позволяющим реализовать замкнутые системы автоматизации. Для точной настройки предусмотрена функция автонастройки двигателя: преобразователь частоты определяет сопротивление обмоток статора, ротора и индуктивность.
Таблица подбора моделей ESQ-760 (380В)
| Модель | Мощность (G/P), кВт | Выходной ток, А | Применение |
|---|---|---|---|

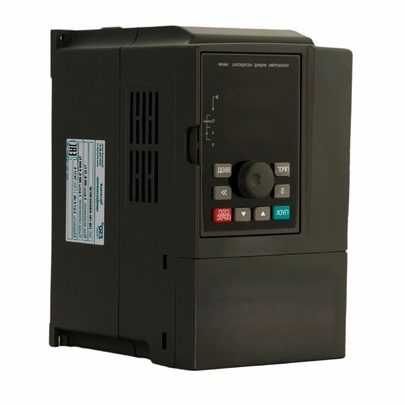

| 760-4T0055G/0075P | 5.5 / 7.5 | 13.0 / 17.0 | Конвейеры, насосы типа КМ 65 |

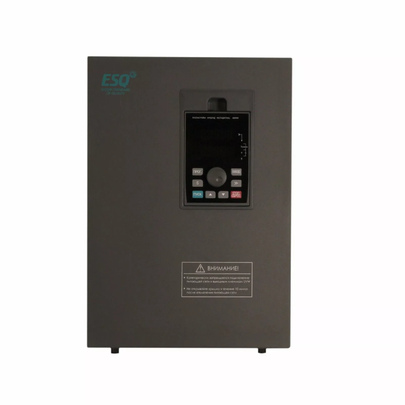

| 760-4T0110G/0150P | 11.0 / 15.0 | 25.0 / 32.0 | Дробилки, вентиляторы ВЦ 14-46 |
| 760-4T0300G/0370P | 30.0 / 37.0 | 60.0 / 75.0 | Тяжелые мешалки, компрессоры |
| 760-4T0900G/1100P | 90.0 / 110.0 | 176.0 / 210.0 | Насосные станции, дымососы |
Подключение и эксплуатация
Для интеграции в систему автоматизации предусмотрена установка опциональных плат (Profibus-DP, дополнительные дискретные входы). При работе преобразователя частоты ESQ-760 с двигателем на низких оборотах необходимо учитывать снижение эффективности штатного охлаждения. Для стабильной работы на частотах ниже номинальных (50 Гц) рекомендуется установка независимой вентиляции двигателя.
Дополнительное оборудование для ESQ-760
| Опция | Назначение |
|---|---|
| Тормозной резистор | Необходим для сброса энергии при быстрой остановке инерционных нагрузок. |
| Выходной дроссель OCL | Обязателен при длине моторного кабеля более 30 метров. |
| Сетевой фильтр | Защита от высокочастотных помех в промышленной сети. |
При мощностях выше 30 кВт (без индекса BU) для работы тормозного резистора требуется установка внешнего тормозного прерывателя ESQDB-4045. Если вы планируете работу в режиме частого торможения, наши инженеры помогут рассчитать требуемое сопротивление (Ом) и мощность рассеивания (кВт).
Настройка параметров
Меню преобразователя ESQ-760 разделено на функциональные группы. Группа F00 определяет базовые параметры запуска, группы F01-F09 отвечают за специфические функции (ПИД-регулирование, простое ПЛК, многоскоростной режим). Ввод данных осуществляется с пульта управления или по интерфейсу RS-485. Значения параметров сохраняются в памяти устройства, что гарантирует работу преобразователя после перезапуска.
