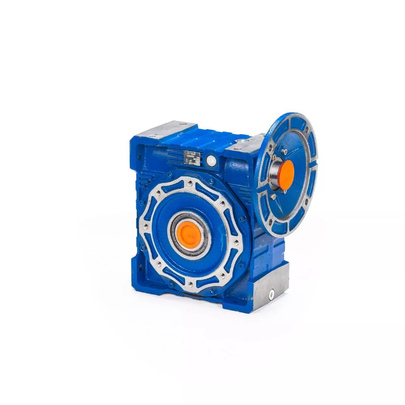

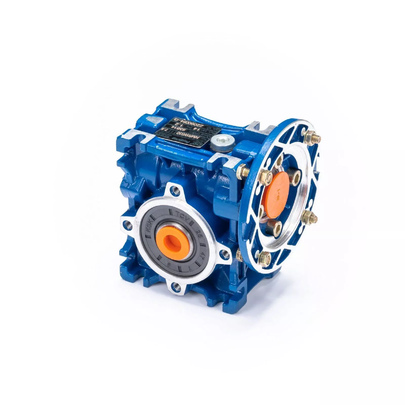

Червячный редуктор NMRW 130
Товаров: 33
Червячный редуктор NMRW 130 - мощный приводной механизм с межосевым расстоянием 130 мм, предназначенный для передачи крутящего момента в приводах промышленного оборудования. Серия NMRW 130 преобразует энергию электродвигателя и изменяет частоту вращения вала под углом 90 градусов.
Основные характеристики NMRW 130
| Параметр | Значение |
|---|---|
| Типоразмер | NMRW 130 |
| Межосевое расстояние | 130 мм |
| Тип передачи | Червячная передача с углом 90° |
| Материал корпуса | Литой алюминиевый сплав |
| Монтажные положения | B3, B6, B7, B8, V1, V3, V5, V6 |
| Соединение двигателя | Фланец под электродвигатель стандарта IEC |
| Выходной вал | Полый вал, возможна установка выходного вала |
| Передаточные числа | 5 / 7.5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100 |
Технические параметры NMRW 130
Корпус редуктора выполнен из алюминиевого сплава, что обеспечивает необходимую жесткость конструкции при сниженной массе. Внутренняя червячная пара работает с низким уровнем шума и вибрации даже под высокой нагрузкой.
Межосевое расстояние: 130 мм.
Исполнение: универсальный корпус, возможность монтажа в любом положении.
Соединение: входной фланец под двигатель (стандарт IEC), полый выходной вал.
Коэффициент редукции: выбор передаточного числа осуществляется под требования конкретной технологической линии.
Типовые передаточные числа и выходная скорость
| Передаточное число | Выходная скорость n2 (об/мин) | Типовое применение |
|---|---|---|
| 10 | 140 | Конвейерные линии |
| 20 | 70 | Фасовочные системы |
| 40 | 35 | Мешалки и дозирующие узлы |
| 80 | 18 | Подъемные механизмы |
Монтаж и эксплуатация
Редуктор NMRW 130 поставляется с залитым маслом или требует заполнения согласно инструкции (зависит от спецификации артикула). При сборке обеспечьте соосность валов электродвигателя и привода. Если работа планируется на оборотах ниже номинальных (через частотный преобразователь), установите независимую принудительную вентиляцию двигателя, так как штатная крыльчатка теряет эффективность на низких скоростях.
Применение NMRW 130
Модель NMRW 130 востребована в приводах конвейерных линий, фасовочных машин, промышленных мешалок и дозирующих систем. Для различных схем монтажа допускается установка дополнительных компонентов:
- Выходной вал: односторонний или двусторонний для подключения механической нагрузки.
- Реактивная штанга: для фиксации корпуса на валу исполнительного устройства.
- Выходной фланец: для установки редуктора непосредственно на посадочное место оборудования.
При подборе ориентируйтесь на номинальный крутящий момент из таблицы характеристик. Соблюдение рабочих параметров защищает червячную пару от износа. Если частотный преобразователь управляет двигателем, настройки тока должны строго соответствовать мощности мотора.
