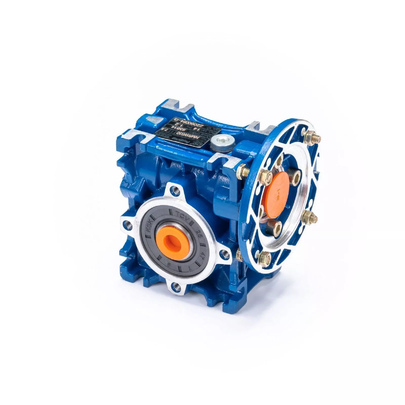

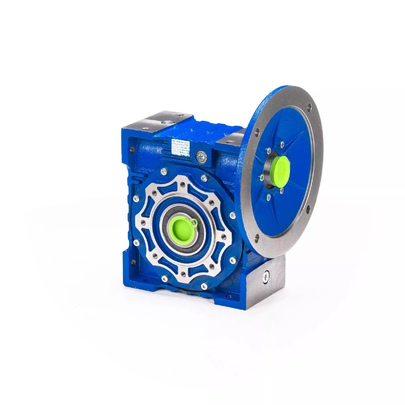

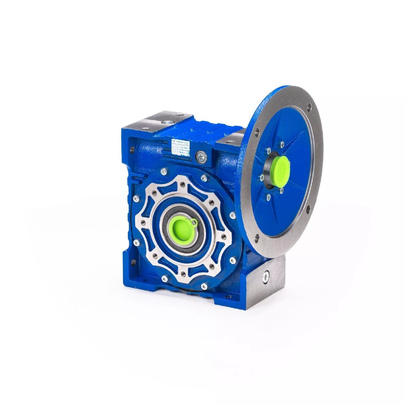

Червячный редуктор NMRW 110
Товаров: 36
Червячный редуктор NMRW 110 - приводной механизм с межосевым расстоянием 110 мм, рассчитанный на передачу высокого крутящего момента в промышленных приводах. Конструкция серии NMRW 110 преобразует энергию электродвигателя и изменяет частоту вращения вала под углом 90 градусов.
Основные характеристики NMRW 110
| Параметр | Значение |
|---|---|
| Типоразмер | NMRW 110 |
| Межосевое расстояние | 110 мм |
| Тип передачи | Червячная передача с углом 90° |
| Материал корпуса | Литой алюминиевый сплав |
| Монтажные положения | B3, B6, B7, B8, V1, V3, V5, V6 |
| Соединение двигателя | Фланец под электродвигатель стандарта IEC |
| Выходной вал | Полый вал, возможна установка выходного вала |
| Передаточные числа | 5 / 7.5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100 |
Технические параметры NMRW 110
Корпус редуктора выполнен из алюминиевого сплава, обеспечивающего необходимую жесткость и снижение массы изделия. Внутренняя червячная передача обеспечивает плавность хода и низкий уровень шума при работе под нагрузкой.
Межосевое расстояние: 110 мм.
Исполнение: универсальный корпус с возможностью монтажа в любом положении.
Соединение: входной фланец под двигатель (стандарт IEC), выходной полый вал.
Коэффициент редукции: передаточные числа подбираются под требования технологической линии.
Типовые передаточные числа и выходная скорость
| Передаточное число | Выходная скорость n2 (об/мин) | Типовое применение |
|---|---|---|
| 10 | 140 | Конвейерные линии |
| 20 | 70 | Фасовочные системы |
| 40 | 35 | Мешалки и дозирующие узлы |
| 80 | 18 | Подъемные механизмы |
Монтаж и эксплуатация
Редуктор NMRW 110 поставляется с залитым маслом или требует заполнения согласно инструкции (зависит от артикула). При сборке обеспечьте соосность валов двигателя и механизма. При работе на частотах ниже номинальных (через частотный преобразователь) штатная крыльчатка двигателя теряет эффективность охлаждения, поэтому для длительного режима работы рекомендуется установка принудительной вентиляции.
Применение NMRW 110
Модель NMRW 110 востребована в приводах конвейерных линий, фасовочных систем, мешалок и дозирующих узлов. Для различных схем монтажа допускается установка дополнительных компонентов:
- Выходной вал: односторонний или двусторонний для подключения механической нагрузки.
- Реактивная штанга: для фиксации корпуса на валу исполнительного устройства.
- Выходной фланец: для установки редуктора непосредственно на посадочное место оборудования.
При подборе ориентируйтесь на номинальный крутящий момент из таблицы характеристик. Соблюдение рабочих параметров защищает червячную пару от износа. Если частотный преобразователь управляет электродвигателем, настройки тока должны строго соответствовать мощности мотора.
