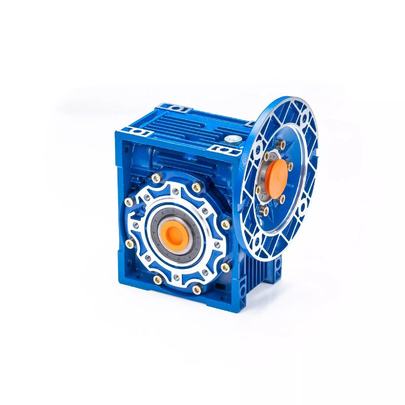

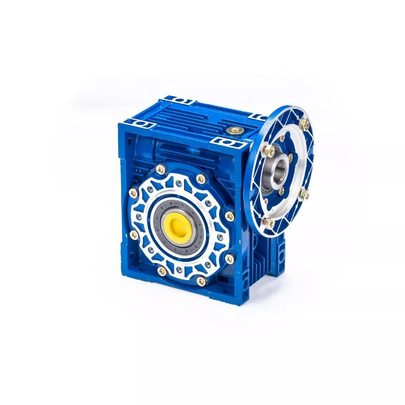

Червячный редуктор NMRW 075
Товаров: 37
Червячный редуктор NMRW 075 - промышленный приводной механизм с межосевым расстоянием 75 мм, применяемый для передачи крутящего момента и регулирования частоты вращения вала. Конструкция серии NMRW 075 передает мощность двигателя под прямым углом (90 градусов) к исполнительному механизму.
Основные характеристики NMRW 075
| Параметр | Значение |
|---|---|
| Типоразмер | NMRW 075 |
| Межосевое расстояние | 75 мм |
| Тип передачи | Червячная передача с углом 90° |
| Материал корпуса | Литой алюминиевый сплав |
| Монтажные положения | B3, B6, B7, B8, V1, V3, V5, V6 |
| Соединение двигателя | Фланец под электродвигатель стандарта IEC |
| Выходной вал | Полый вал, возможна установка выходного вала |
| Передаточные числа | 5 / 7.5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100 |
Технические параметры NMRW 075
Корпус редуктора отлит из алюминиевого сплава, что обеспечивает необходимую жесткость при сниженной массе конструкции. Внутренняя червячная пара работает с низким уровнем шума и вибрации.
Межосевое расстояние: 75 мм.
Исполнение: универсальный алюминиевый корпус для монтажа в любом положении.
Соединение: входной фланец под двигатель (стандарт IEC), полый выходной вал.
Коэффициент редукции: выбор передаточного числа осуществляется под требования конкретной линии.
Типовые передаточные числа и выходная скорость
| Передаточное число | Выходная скорость n2 (об/мин) | Типовое применение |
|---|---|---|
| 10 | 140 | Конвейерные линии |
| 20 | 70 | Фасовочные системы |
| 40 | 35 | Мешалки и дозирующие узлы |
| 80 | 18 | Подъемные механизмы |
Монтаж и эксплуатация
Редуктор NMRW 075 поставляется с залитым маслом или требует заполнения согласно инструкции по эксплуатации (артикул зависит от спецификации). При сборке обеспечьте соосность валов электродвигателя и механизма. При работе на частотах ниже номинальных (50 Гц) через частотный преобразователь штатная крыльчатка двигателя теряет эффективность, поэтому обязательна установка независимой принудительной вентиляции.
Применение NMRW 075
Модель NMRW 075 востребована в приводах конвейерных линий, фасовочных систем, мешалок и дозирующих узлов. Для различных схем монтажа допускается установка дополнительных компонентов:
- Выходной вал: односторонний или двусторонний для подключения механической нагрузки.
- Реактивная штанга: для фиксации корпуса на валу исполнительного устройства.
- Выходной фланец: для установки редуктора непосредственно на посадочное место оборудования.
При подборе ориентируйтесь на номинальный крутящий момент, указанный в таблице характеристик. Соблюдение рабочих параметров защищает червячную пару от износа. Если частотный преобразователь управляет электродвигателем, настройки тока должны строго соответствовать мощности мотора.
