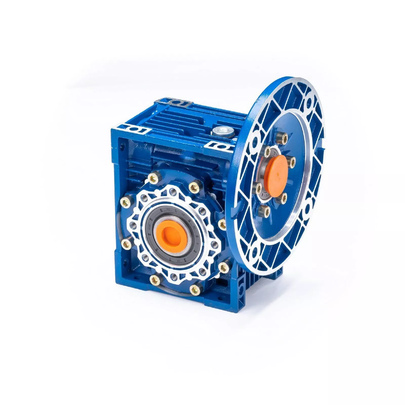

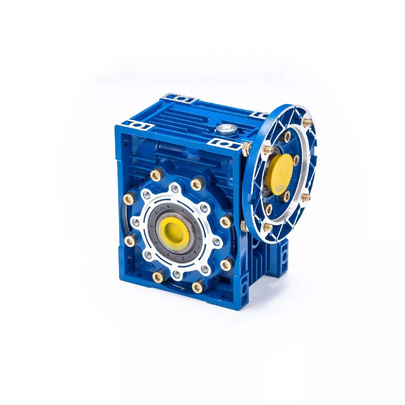

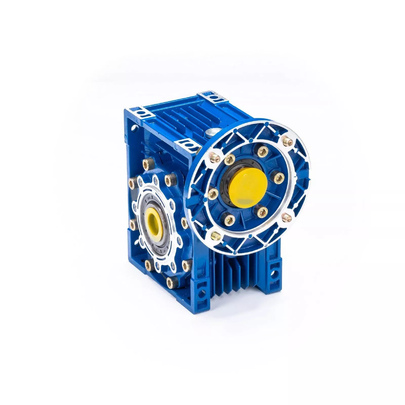

Червячный редуктор NMRW 063
Товаров: 44
Червячный редуктор NMRW 063 - приводной механизм с межосевым расстоянием 63 мм для изменения крутящего момента и частоты вращения вала в промышленных установках. Конструкция серии NMRW 063 обеспечивает компактную передачу мощности под углом 90 градусов.
Основные характеристики NMRW 063
| Параметр | Значение |
|---|---|
| Типоразмер | NMRW 063 |
| Межосевое расстояние | 63 мм |
| Тип передачи | Червячная передача с углом 90° |
| Материал корпуса | Литой алюминиевый сплав |
| Монтажные положения | B3, B6, B7, B8, V1, V3, V5, V6 |
| Соединение двигателя | Фланец под электродвигатель стандарта IEC |
| Выходной вал | Полый вал с возможностью установки выходного вала |
| Передаточные числа | 5 / 7.5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100 |
Технические параметры NMRW 063
Корпус отлит из алюминиевого сплава, что снижает массу привода без потери жесткости. Червячная передача работает с минимальным уровнем шума и вибрации.
Межосевое расстояние: 63 мм.
Исполнение: универсальный корпус, установка в любом монтажном положении.
Соединение: входной фланец под двигатель (стандарт IEC), полый выходной вал.
Коэффициент редукции: передаточные числа подбираются под требования технологической линии.
Типовые передаточные числа и выходная скорость
| Передаточное число | Выходная скорость n2 (об/мин) | Типовое применение |
|---|---|---|
| 10 | 140 | Конвейерные линии |
| 20 | 70 | Фасовочные машины |
| 40 | 35 | Мешалки и дозирующие системы |
| 80 | 18 | Подъемные механизмы |
Монтаж и эксплуатация
Редуктор NMRW 063 требует первичной заливки масла или поставляется в необслуживаемом исполнении (согласно спецификации конкретного артикула). При сборке обеспечьте соосность валов электродвигателя и редуктора. Если планируется работа на оборотах ниже номинальных (через частотный преобразователь), установите независимую вентиляцию электродвигателя, так как штатная крыльчатка теряет эффективность на низких скоростях.
Применение NMRW 063
Модель NMRW 063 востребована в приводах конвейерных линий, фасовочных машин, мешалок и дозирующих систем. Для различных схем монтажа допускается установка дополнительных компонентов:
- Выходной вал: односторонний или двусторонний для подключения механической нагрузки.
- Реактивная штанга: для фиксации корпуса на валу исполнительного механизма.
- Выходной фланец: для установки редуктора непосредственно на посадочное место оборудования.
При подборе ориентируйтесь на номинальный крутящий момент из таблицы характеристик. Соблюдение рабочих параметров защитит червячную пару от износа. Если частотный преобразователь управляет двигателем, настройки тока должны строго соответствовать мощности электродвигателя.
