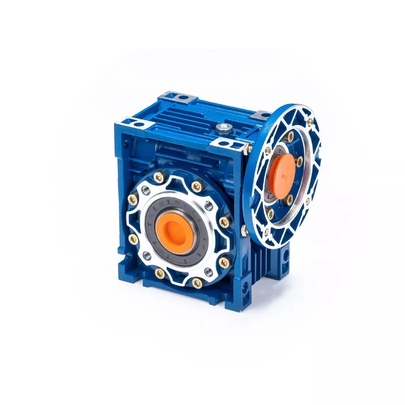

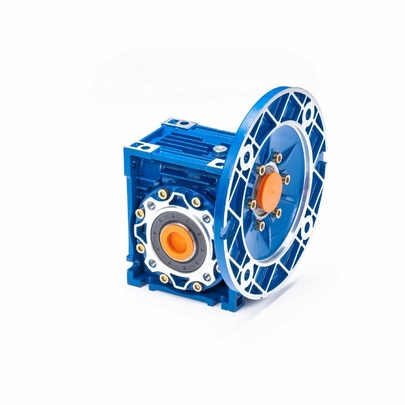

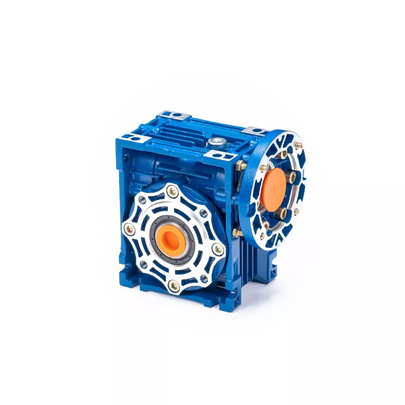

Червячный редуктор NMRW 050
Товаров: 31
Червячный редуктор NMRW 050 - приводной механизм с межосевым расстоянием 50 мм, предназначенный для изменения частоты вращения и передачи крутящего момента в промышленных установках. Конструкция серии NMRW 050 передает мощность под углом 90 градусов.
Основные характеристики NMRW 050
| Параметр | Значение |
|---|---|
| Типоразмер | NMRW 050 |
| Межосевое расстояние | 50 мм |
| Тип передачи | Червячная передача под углом 90° |
| Материал корпуса | Литой алюминиевый сплав |
| Монтажные положения | B3, B6, B7, B8, V1, V3, V5, V6 |
| Соединение двигателя | Фланец под электродвигатель стандарта IEC |
| Выходной вал | Полый вал, возможна установка выходного вала |
| Передаточные числа | 5 / 7.5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100 |
Технические характеристики NMRW 050
Корпус редуктора отлит из алюминиевого сплава, что уменьшает массу привода. Внутренняя червячная пара работает с низким уровнем шума и вибрации.
Межосевое расстояние: 50 мм.
Исполнение: универсальный корпус, установка в любом монтажном положении.
Соединение: входной фланец под двигатель (стандарт IEC), полый выходной вал.
Коэффициент редукции: выбор передаточного числа под требования конкретного технологического узла.
Типовые передаточные числа и выходная скорость
| Передаточное число | Выходная скорость n2 (об/мин) | Типовое применение |
|---|---|---|
| 10 | 140 | Конвейеры, транспортные линии |
| 20 | 70 | Фасовочные машины |
| 40 | 35 | Мешалки, дозирующие устройства |
| 80 | 18 | Подъемные механизмы |
Монтаж и эксплуатация
Редуктор NMRW 050 поставляется с залитым маслом или требует заполнения согласно инструкции по эксплуатации (в зависимости от артикула). При сборке узла соосно установите валы электродвигателя и редуктора. Если планируется работа на оборотах ниже номинальных (через частотный преобразователь), установите независимую вентиляцию электродвигателя, так как штатная крыльчатка теряет эффективность на низких скоростях.
Применение NMRW 050
Модель NMRW 050 используют в приводах конвейерных линий, фасовочных машин, мешалок и дозирующих систем. Доступна установка дополнительных комплектующих для различных схем монтажа:
- Выходной вал: односторонний или двусторонний для подключения механической нагрузки.
- Реактивная штанга: для фиксации корпуса на валу оборудования.
- Выходной фланец: для установки на посадочное место исполнительного механизма.
При подборе ориентируйтесь на номинальный крутящий момент, указанный в таблице характеристик. Соблюдение рабочих параметров защитит червячную пару от износа. Если частотный преобразователь управляет двигателем, настройки тока должны строго соответствовать мощности электродвигателя.
